ZXSM型氣動薄膜角形套筒調節閥使用說明
發布于：2019/1/26 9:44:13 點擊量：112
ZXSM型氣動調節閥全稱ZXSM型新系列氣動薄膜角形套筒調節閥，相對于ZXSP型氣動薄膜角形單座閥來說只是閥內件不一樣，相對于氣動薄膜套筒調節閥來說，只是閥體不一樣。
ZXSM氣動調節閥使用在管道90°彎道處，用于代替ZXSP不能勝任高壓差的場合。同ZXSP氣動調節閥一樣，它具有具有結構緊湊、重量輕、動作靈敏、壓降損失少、閥容量大、流量特性精確、拆裝方便等優點。下面我們一起來了解ZXSM氣動調節閥的結構及零件材料。

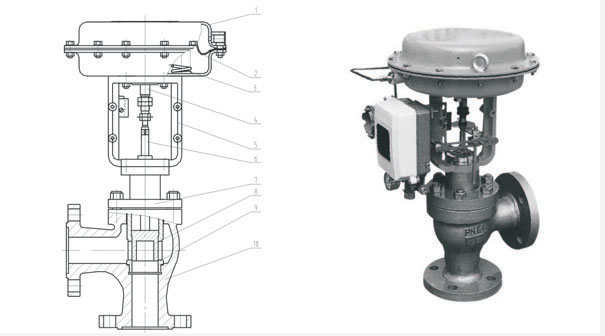

1、膜蓋2、膜片3、彈簧4、推桿5、支架6、閥桿 7、閥蓋8、閥芯9、套筒 10、閥體
ZXSM型氣動調節閥主要零件材料如下表格：
零件名稱 | 材 料 |
閥體、閥蓋 | WCB(ZG230-450)WCC(ZG270-500)WC6(ZG15CrMo) |
閥芯、套筒 | 304(0Cr18Ni9)316(0Cr17Ni12Mo2)316L(00Cr17Ni14Mo2) |
填料 | PTFE(聚四氟乙烯)R.TFE(增強聚四氟乙烯)Grafoil(柔性石墨) |
密封墊片 | XB350(石棉橡膠板)、PTFE、柔性石墨夾金屬 |
膜蓋 | A3(Q235鍍漆或噴塑)304(特殊情況下采用) |
波紋膜片 | 丁腈橡膠夾增滌綸織 |
閥桿 | 304 316 316L 17-4PH |
顧客可根據工況選擇材料
